W jaki sposób komora do badania zamrażania w wilgoci zapewnia niezawodność produktu w ekstremalnych warunkach?
W naszym globalnie połączonym świecie produkty są wysyłane i obsługiwane w środowiskach znacznie bardziej ekstremalnych niż komfortowe laboratoria, w których zostały zaprojektowane. Od upalnego, wilgotnego lata po mroźne i suche zimy, materiały i elektronika nieustannie walczą z żywiołami. W jaki sposób inżynierowie zapewniają, że Twój smartfon nie ulegnie awarii podczas mrozu, że deska rozdzielcza samochodu nie pęknie pod wpływem słońca lub że szczepionka pozostanie stabilna podczas transportu? Odpowiedź leży w kluczowym elemencie sprzętu inżynieryjnego: komorze do badania wilgotności i zamrażania. W tym artykule omówiono złożoność naukową i istotne znaczenie tej technologii w gwarantowaniu trwałości i bezpieczeństwa produktu.
Poza prostym testowaniem: cel połączonego stresu środowiskowego

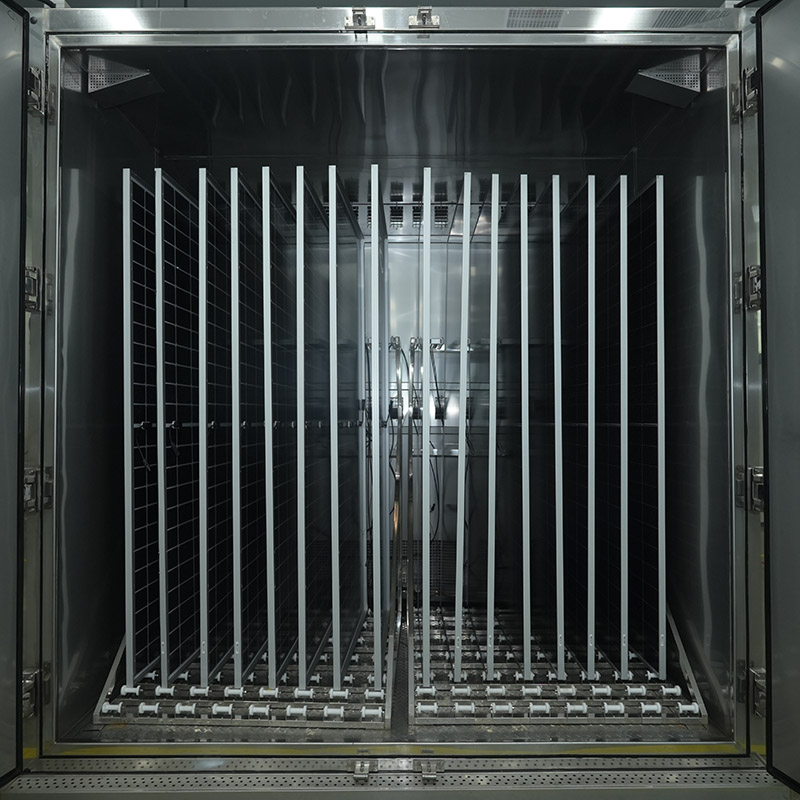

Komora do badania wilgotności i zamrażania to nie tylko lodówka czy nawilżacz. Jest to wysoce wyrafinowany instrument przeznaczony do symulacji jednoczesnego stosowania niskiej temperatury i wysokiej wilgotności, często z precyzyjną kontrolą szybkości zmian pomiędzy tymi stanami. Ta kombinacja jest o wiele bardziej odkrywcza niż samo badanie temperatury lub wilgotności. Wiele materiałów radzi sobie z zimnem, a wiele z nich radzi sobie z wilgocią, ale jednoczesne naprężenia obu, zwłaszcza przy zmianach cyklicznych, mogą ujawnić mnóstwo ukrytych defektów. Proces ten, znany jako bardzo przyspieszone badanie przesiewowe naprężeń (HASS) lub badanie warunków skrajnych, ma kluczowe znaczenie dla identyfikacji usterek związanych z: * Zmęczeniem materiału: pękaniem, wypaczaniem lub kruchością tworzyw sztucznych, kompozytów i metali. * Awaria elektryczna: zwarcia, korozja na płytkach drukowanych i nieprawidłowe działanie elektroniki spowodowane kondensacją. * Zmiany fazowe: ekspansja wody zamarzającej w mikroskopijnych porach, prowadząca do rozwarstwienia lub pęknięcia materiału. * Integralność powłoki: uszkodzenie farb, uszczelniaczy i warstw ochronnych spowodowane różnymi współczynnikami rozszerzalności cieplnej pomiędzy powłoką a podłożem.
Dekonstrukcja komory: podstawowe elementy i zasady naukowe

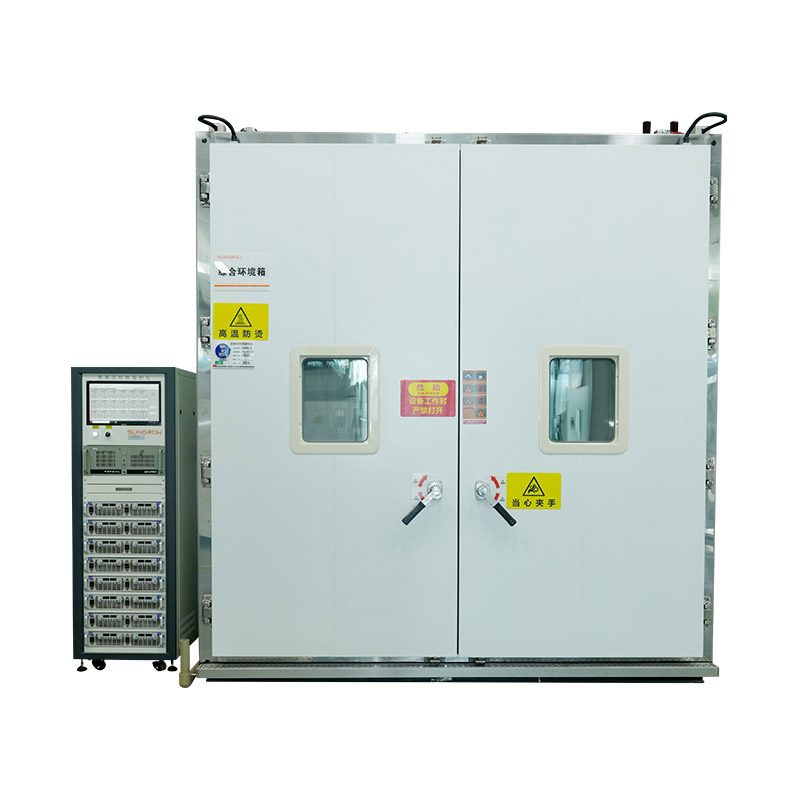

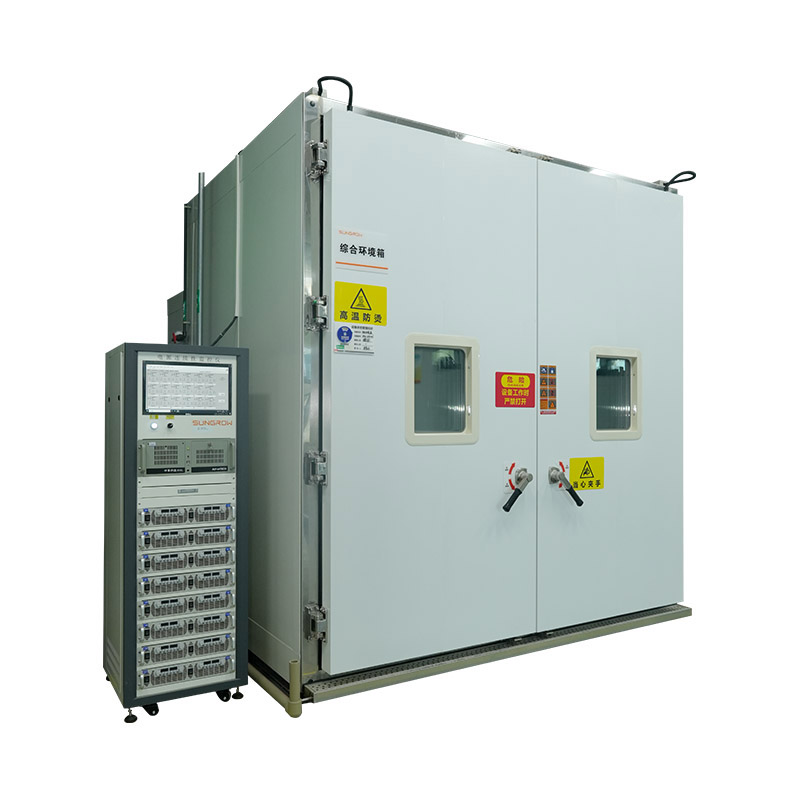

Działanie komory testowej do badania wilgotności i zamrażania jest osiągnięciem inżynierii termodynamicznej i mechanicznej. Jest to szczelna, izolowana obudowa, w której tworzone i utrzymywane są precyzyjne warunki środowiskowe. Do jego kluczowych podsystemów należą: - Układ chłodniczy: serce funkcji „zamrażania”. Jest to zazwyczaj system sprężania pary, podobny do domowego klimatyzatora, ale o wiele silniejszy. Wykorzystuje sprężarkę, skraplacz, zawór rozprężny i parownik do usuwania ciepła z wnętrza komory, osiągając temperatury często tak niskie, jak -70°C lub nawet niższe. Zmiana fazy czynnika chłodniczego z gazowego na ciekły i z powrotem umożliwia tak efektywne przekazywanie ciepła.
- System nawilżania: System ten wprowadza wilgoć do powietrza w komorze, aby osiągnąć wysoką wilgotność względną (często do 98% RH). Zwykle osiąga się to za pomocą wytwornicy pary lub podgrzewanego zbiornika wody, który wytwarza parę wodną. Kluczem naukowym jest tutaj zrozumienie, że zdolność powietrza do zatrzymywania pary wodnej zależy bezpośrednio od jego temperatury; cieplejsze powietrze może pomieścić więcej wilgoci. Staje się to niezwykle ważne w fazach przejściowych testu.
- System osuszania: Co najważniejsze, komora musi również być w stanie redukować wilgotność. Często osiąga się to poprzez schładzanie powietrza w komorze poniżej punktu rosy za pomocą układu chłodniczego, co powoduje kondensację pary wodnej na zimnych wężownicach parownika. Następnie skroplona woda jest odprowadzana, a osuszone powietrze jest ponownie podgrzewane do żądanej temperatury.

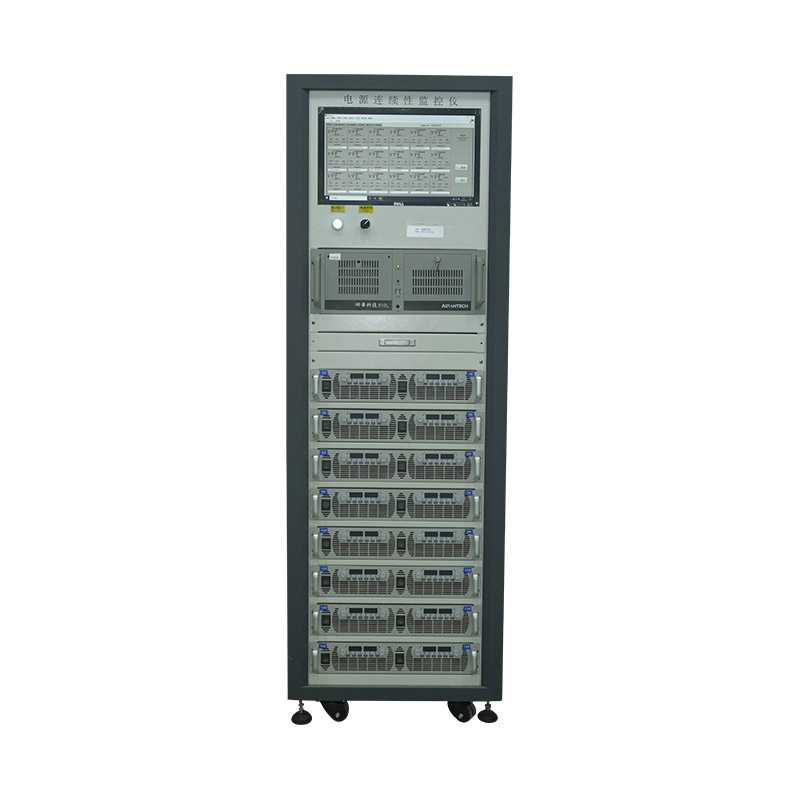

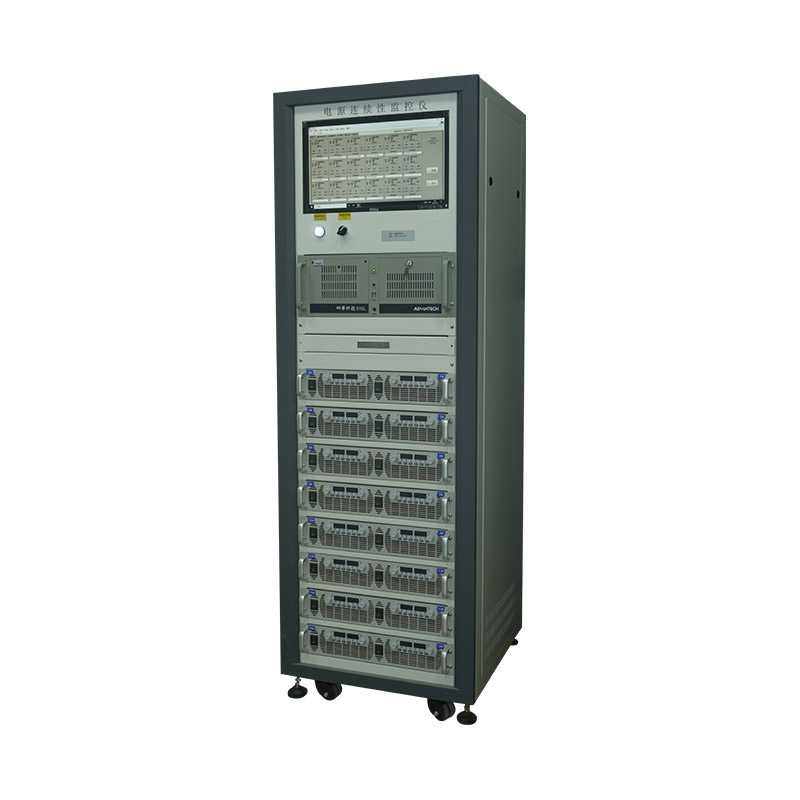

- System kontroli i wykrywania: mózg operacji. Precyzyjne czujniki stale monitorują temperaturę i wilgotność w komorze. Programowalny sterownik logiczny (PLC) odbiera te dane i porównuje je ze zdefiniowanym przez użytkownika profilem testowym. Następnie dokonuje mikroregulacji w systemach chłodzenia, ogrzewania i nawilżania, aby utrzymać dokładnie wymagane warunki, nawet jeśli sama próbka testowa może pochłaniać lub uwalniać ciepło i wilgoć.
Krytyczne wyzwanie: zarządzanie czynnikiem mrozowym
Jednym z najważniejszych wyzwań inżynieryjnych w komorze do badania zamrażania wilgocią jest zapobieganie zamarznięciu układu nawilżania, gdy temperatura w komorze jest poniżej zera. Wprowadzenie wilgotnego powietrza do środowiska o temperaturze -40°C natychmiast zamieniłoby parę wodną w szron, zatykając czujniki i odpływy oraz uniemożliwiając dokładną kontrolę wilgotności. Aby temu zaradzić, w zaawansowanych komorach zastosowano genialne rozwiązania konstrukcyjne. Powszechną metodą jest zastosowanie systemu dwustrefowego lub dwuobwodowego. Główna komora, w której umieszczane są próbki do badań, jest schładzana do docelowej niskiej temperatury. Jednakże para wodna służąca do nawilżania wprowadzana jest do oddzielnego, izolowanego strumienia powietrza, który jest utrzymywany powyżej zera .
To wilgotne, ciepłe powietrze jest następnie ostrożnie wprowadzane do komory głównej w kontrolowany sposób. Zaawansowany system sterowania oblicza dokładną ilość potrzebną do podniesienia wilgotności do wartości zadanej bez znacznego podgrzewania badanych próbek. To precyzyjne równoważenie oddziela podstawową komorę środowiskową od prawdziwej komory do badania wilgotności i zamrażania.
Zastosowania w różnych branżach: tam, gdzie niezawodność nie podlega negocjacjom
Stosowanie tych komór jest wymagane przez wiele międzynarodowych norm (np. IEC 60068-2-1, IEC 60068-2-2, ISO 16750-4) i ma kluczowe znaczenie w wielu gałęziach przemysłu: - Motoryzacja: testowanie elektronicznych jednostek sterujących (ECU), czujników, wyświetlaczy i materiałów wewnętrznych pod kątem wydajności w zimnych, oblodzonych warunkach i dużej wilgotności w kabinie.
- Lotnictwo i kosmonautyka: sprawdzanie funkcjonalności awioniki i materiałów kompozytowych na dużych wysokościach, gdzie stałe zagrożenie stanowią niskie temperatury i kondensacja.
- Farmaceutyka i biotechnologia: przyspieszenie testów stabilności leków, szczepionek i materiałów biologicznych, aby zapewnić ich skuteczność i bezpieczeństwo w cyklach temperatur podczas przechowywania i transportu.
- Elektronika użytkowa: zapewnienie, że smartfony, laptopy i urządzenia do noszenia wytrzymają przeniesienie z zimnego do ciepłego i wilgotnego środowiska bez tworzenia się wewnętrznej kondensacji powodującej zwarcia.

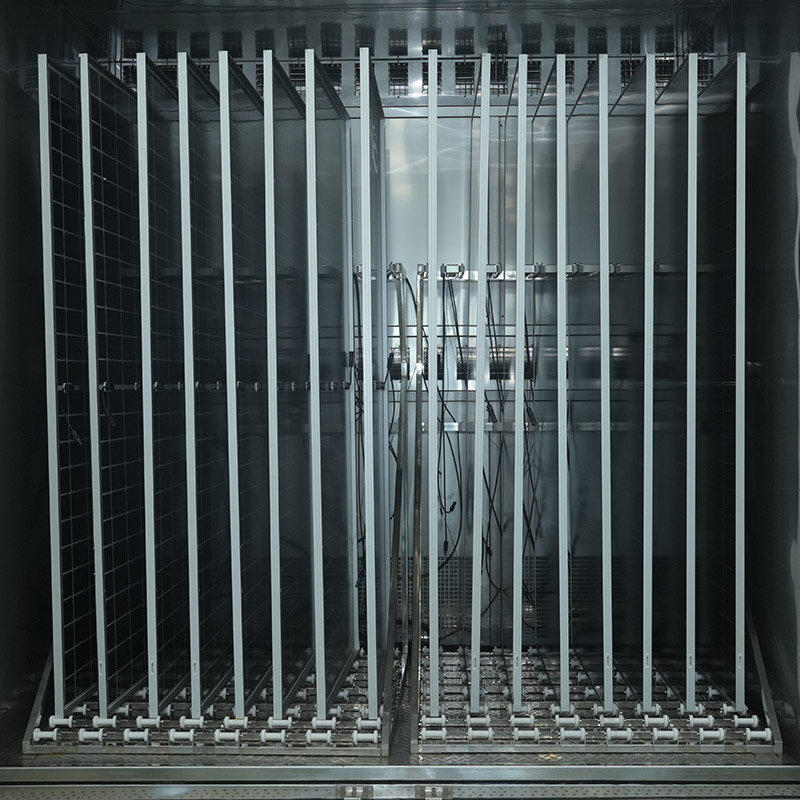

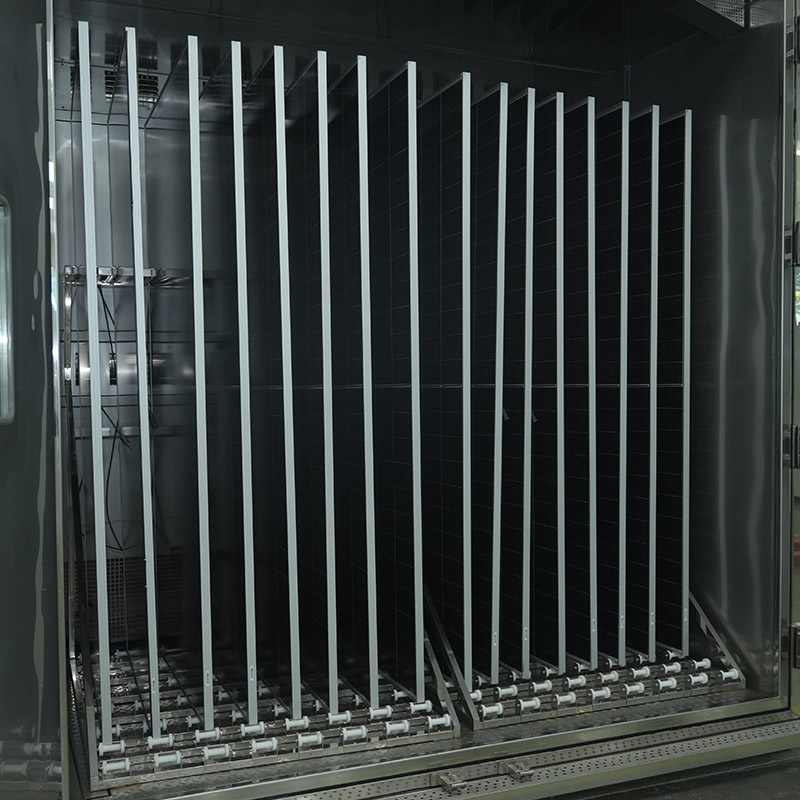

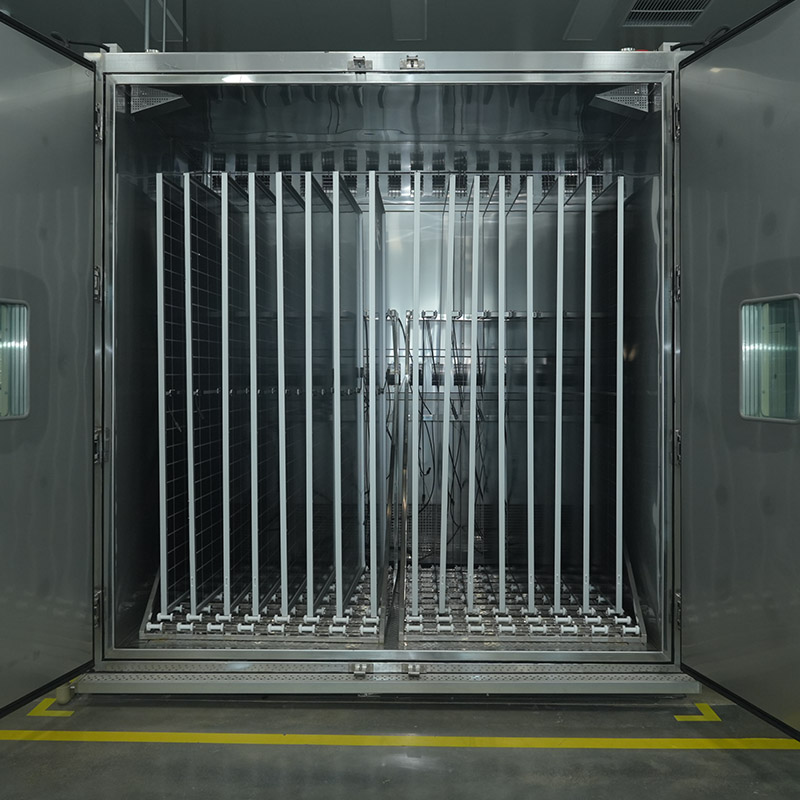

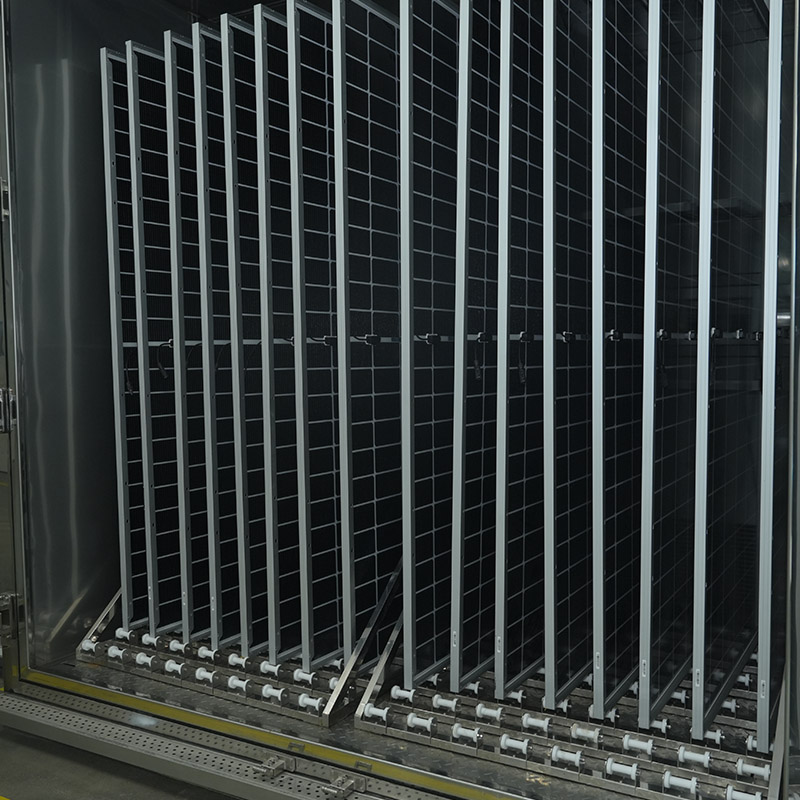

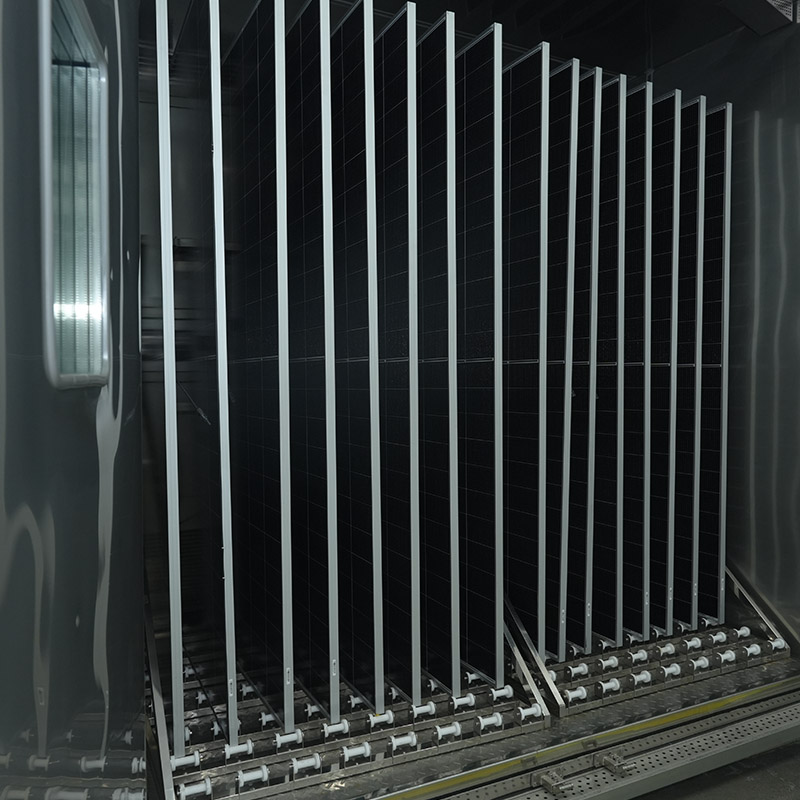

- Energia słoneczna: Testowanie paneli fotowoltaicznych i ich komponentów pod kątem odporności na mróz, śnieg i cykliczne rozmrażanie, które mogą powodować mikropęknięcia i zmniejszać wydajność.
Nieustające dążenie do wyższej jakości i większej niezawodności produktu napędza ciągłe innowacje w tej technologii testowania. Producenci stale udoskonalają konstrukcję komory, aby uzyskać lepszą jednorodność, szybsze zmiany temperatury (szybkości narastania) i bardziej precyzyjną kontrolę nad każdym parametrem. W tej dziedzinie inżynierii precyzyjnej firmy takie jak Shanghai Houyao Test Equipment Co., Ltd. przyczyniają się do postępu przemysłowego poprzez opracowywanie i produkcję komór, które spełniają stale rosnące wymagania dotyczące dokładności i niezawodności symulacji środowiskowych. Dane wygenerowane w wyniku tych testów są bezcenne i dostarczają inżynierom dowodów empirycznych potrzebnych do udoskonalania projektów produktów i zapobiegania kosztownym awariom w terenie.
Wniosek: Niewidzialny strażnik jakości produktu
Komora do badania wilgotności i zamrażania jest niedocenianym bohaterem nowoczesnej produkcji. To narzędzie, które rygorystycznie przesłuchuje produkty, wyszukując słabe punkty, zanim dotrą one do konsumenta. Dzięki umiejętnemu połączeniu naprężeń temperatury i wilgotności symuluje lata zużycia w ciągu kilku dni lub tygodni. Zaawansowana wiedza naukowa leżąca u podstaw jego działania – od zarządzania zmianami faz czynnika chłodniczego po zapobieganie tworzeniu się szronu – gwarantuje, że testy są zarówno dokładne, jak i powtarzalne. W każdej branży, w której awaria nie wchodzi w grę, komora do badania wilgotności i zamrażania jest niezbędną inwestycją w jakość, bezpieczeństwo i reputację marki.
