W jaki sposób tester zakończeń uwzględnia różne rozmiary i kształty złączy?
W precyzyjnym świecie produkcji i zapewniania jakości integralność każdego komponentu jest najważniejsza. Jest to szczególnie prawdziwe w przypadku połączeń elektrycznych, które służą jako krytyczne arterie zasilania i transmisji danych we wszystkim, od elektroniki użytkowej po systemy lotnicze. Pojedyncze wadliwe zakończenie może prowadzić do awarii systemu, zagrożeń bezpieczeństwa i znacznych strat finansowych. Aby złagodzić to ryzyko, firma tester wytrzymałości zakończeń stał się niezbędnym instrumentem w laboratoriach walidacyjnych na całym świecie. Jego podstawową funkcją jest przykładanie kontrolowanych naprężeń mechanicznych – rozciągania, pchania i ścinania – na końcówki elektryczne w celu sprawdzenia, czy wytrzymają one trudy instalacji, konserwacji i eksploatacji. Jednak ogromna różnorodność typów złączy, od delikatnych skrzynek przyłączeniowych do instalacji fotowoltaicznych po wytrzymałe wtyki samochodowe, stwarza podstawowe wyzwanie: w jaki sposób pojedyncze urządzenie może dokładnie i niezawodnie testować tak różnorodne formy?
Krytyczna rola testowania w zastosowaniach przemysłowych
Potrzeba rygorystycznego testowania zakończenia nie jest arbitralna; jest skodyfikowany w międzynarodowych standardach, które definiują standardy bezpieczeństwa i niezawodności dla całych gałęzi przemysłu. Standardy takie jak IEC 61215-MQT 14 , IEC 61730-2-MST 42 , i UL 1703 wyraźnie nakazują przeprowadzanie testów wytrzymałości zakończeń, szczególnie w sektorach takich jak fotowoltaika i elektronika samochodowa. Testy te mają na celu symulację rzeczywistych naprężeń mechanicznych. Na przykład podczas instalacji panelu słonecznego technik może niechcący pociągnąć za kabel lub zastosować siłę skręcającą do złącza. A test ciągnięcia terminala zapewnia, że połączenie w skrzynce przyłączeniowej nie poluzuje się ani nie pęknie, utrzymując ciągłość elektryczną i zapobiegając potencjalnemu wyładowaniu łukowemu, które stanowi ryzyko pożaru.
Podobnie w przemyśle motoryzacyjnym złącza muszą wytrzymywać ciągłe wibracje, cykle termiczne i okazjonalne szarpanie podczas napraw. Tester wytrzymałości zakończeń potwierdza, że te komponenty będą działać niezawodnie przez cały okres użytkowania pojazdu. Konsekwencje awarii w tych zastosowaniach są poważne, co podkreśla niepodlegający negocjacjom wymóg kompleksowych testów. Uniwersalne zastosowanie tych norm oznacza, że urządzenie testujące musi być równie uniwersalne w swoich możliwościach, zdolne do płynnego przejścia od testowania cienkiego drutu o średnicy 2 mm na małym czujniku do solidnej końcówki kablowej 20 mm stosowanej w systemach magazynowania energii. To wymaganie kieruje podstawową filozofią projektowania wszechstronnych testerów.
Podstawowa zasada działania testera wytrzymałości zakończeń

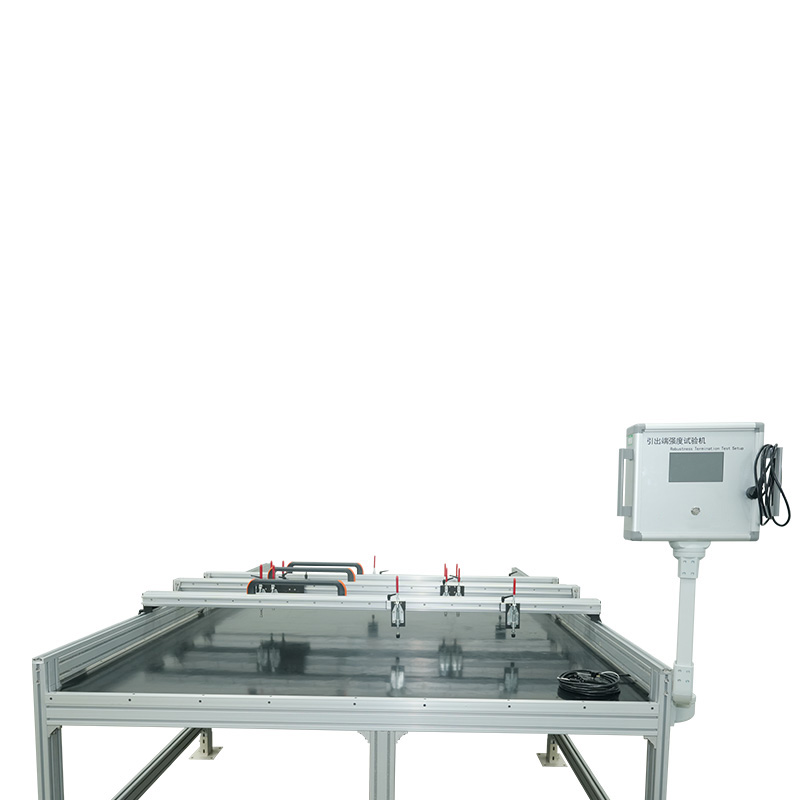

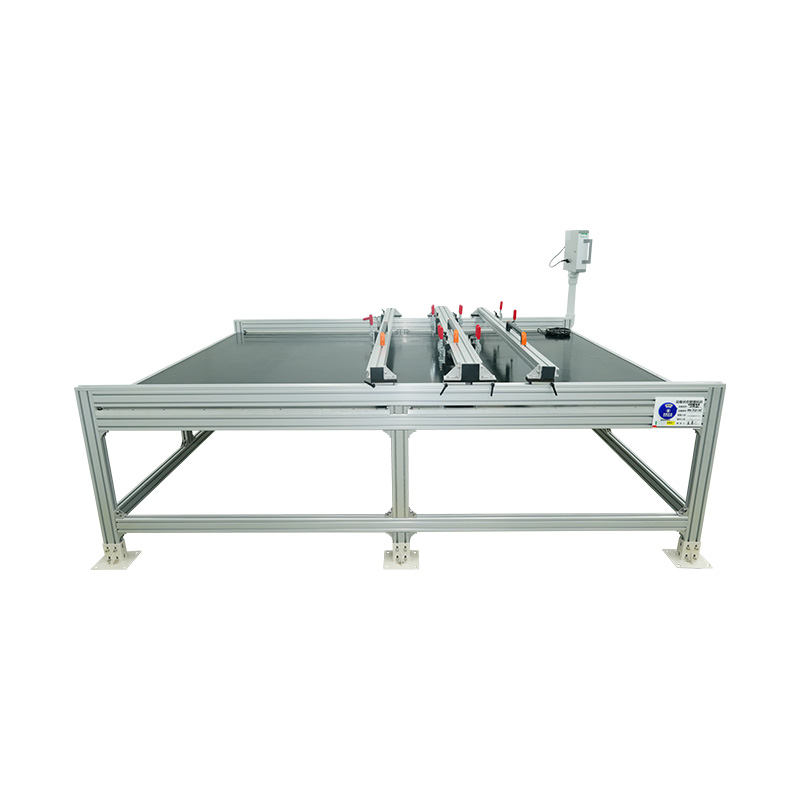

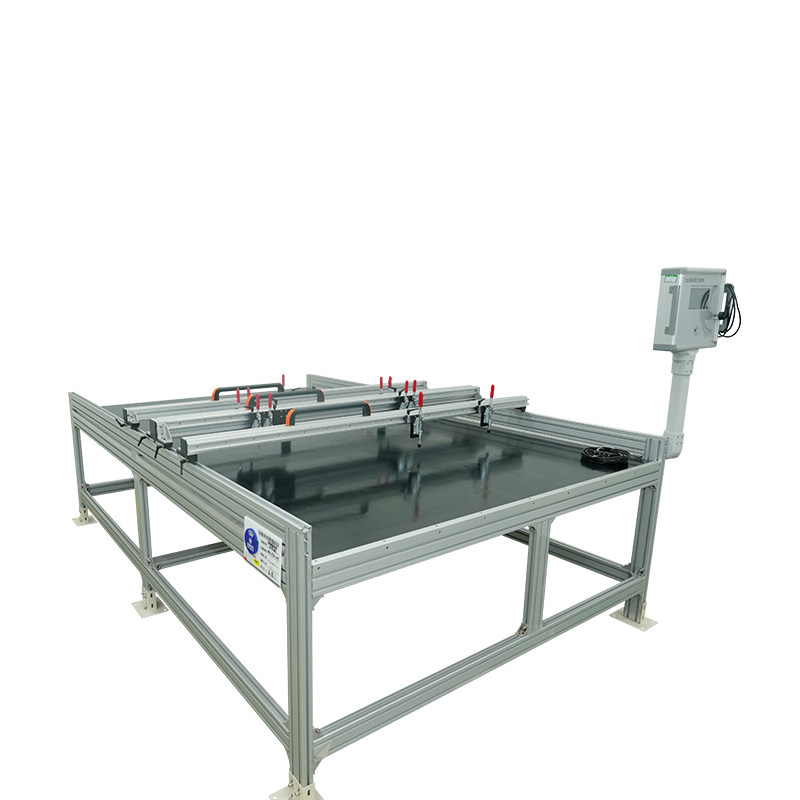

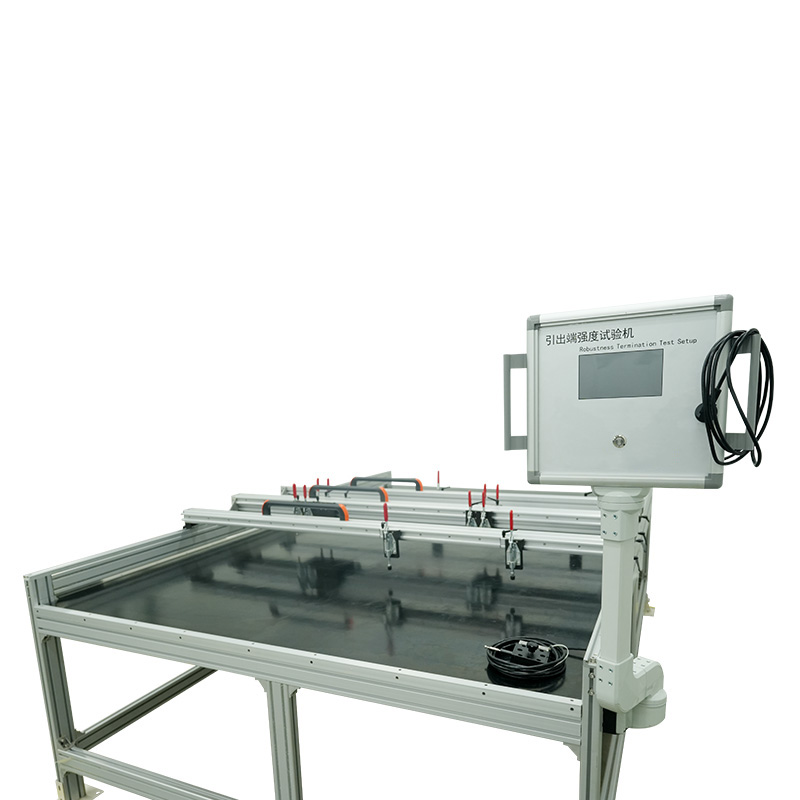

W istocie tester wytrzymałości zakończeń to precyzyjny system mechaniczny zaprojektowany w celu przyłożenia kontrolowanej siły do zakończenia i pomiaru jego reakcji. Podstawowe komponenty obejmują sztywną ramę, czujnik obciążenia o wysokiej dokładności (czujnik siły), system uruchamiający (często serwomotor zapewniający płynny, programowalny ruch) oraz wyrafinowany sterownik cyfrowy. Tester wykonuje określony program testowy, który określa rodzaj siły (rozciąganie, ściskanie, ścinanie), szybkość jej stosowania, maksymalną siłę, jaką należy osiągnąć, oraz czas przebywania.
Krytyczna interakcja zachodzi jednak w punkcie styku: tam, gdzie maszyna chwyta próbkę. Maszyna może zastosować ogromną siłę, ale jeśli próbka nie będzie trzymana bezpiecznie i prawidłowo, wyniki testu będą nieważne. Złącze nieprawidłowo uchwycone może się ześlizgnąć, zostać zmiażdżone pod wpływem nadmiernej siły lub wystąpić koncentracja naprężeń w miejscu uchwytu, a nie na samej końcówce. Prowadzi to do przedwczesnego i niedokładnego trybu awaryjnego. Dlatego też całe założenie dokładnego testu opiera się na możliwości doskonałego połączenia się z testowanym urządzeniem. W tym miejscu pojawia się wyzwanie związane z zakwaterowaniem, które można rozwiązać za pomocą systemu modułowych osprzętu i dostosowywalnego oprzyrządowania. To jest oprawa i chwyt które przekładają surową siłę maszyny na precyzyjny, powtarzalny i zgodny z normami test dla dowolnej geometrii złącza.
Podstawowe metody dostosowania do różnych rozmiarów i kształtów
Dopasowanie różnorodnych próbek osiąga się dzięki wieloaspektowemu podejściu skupionemu na modułowości, precyzyjnym oprzyrządowaniu i zaawansowanych systemach sterowania.
1. modułowe systemy mocowania i niestandardowe oprzyrządowanie

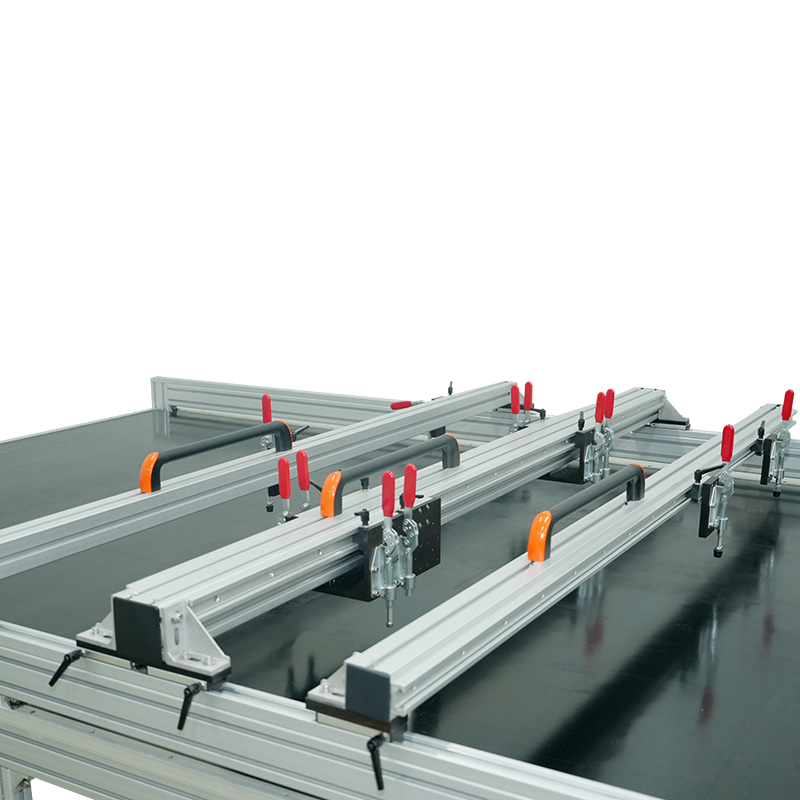

Najbardziej bezpośrednim i skutecznym rozwiązaniem jest zastosowanie modułowego systemu mocowania. Zamiast być stałym, monolitycznym urządzeniem, wysokiej jakości tester wytrzymałości zakończeń został zaprojektowany ze standardowymi interfejsami montażowymi na ruchomej poprzeczce i płycie bazowej. Pozwala to na wykorzystanie obszernej biblioteki wymiennych uchwytów i osprzętu.
- Uniwersalne uchwyty mechaniczne: Do testów rozciągania drutu i kabla stosuje się szereg wymiennych szczęk zaciskowych. Szczęki te są dostępne w różnych rozmiarach i teksturach powierzchni (gładka, ząbkowana, z rowkiem w kształcie litery V), aby dostosować się do różnych średnic drutu bez przecinania przewodnika lub powodowania poślizgu. W przypadku bardzo cienkiego drutu można zastosować małe, gładkie szczęki z niewielką siłą zaciskania, natomiast w przypadku dużego, grubego kabla należy wybrać duże, ząbkowane szczęki, które wgryzają się w izolację i zapewniają mocne trzymanie.
- Specjalistyczne oprawy niestandardowe: Wielu złączy nie można przetestować za pomocą prostego uchwytu. Wymagają specjalnie zaprojektowanego uchwytu, który naśladuje rzeczywiste złącze współpracujące lub zapewnia określoną powierzchnię sprzęgającą. Na przykład testowanie kołka końcowego często wymaga uchwytu, który bezpiecznie przytrzymuje plastikowy korpus złącza, podczas gdy miniaturowy haczyk lub pazur jest przymocowany do samego sworznia w celu wywarcia siły ciągnącej. Renomowani producenci, w tym ci specjalizujący się w inżynierii precyzyjnej, często oferują usługi projektowania i produkcji takich niestandardowych narzędzi. Jako jeden z nielicznych krajowych producentów specjalizujących się w badaniach i produkcji wielkoskalowych komór do symulacji środowiskowych oraz sprzętu do symulacji optycznej, Shanghai Houyao Testing Equipment Co., Ltd. niezależnie opracowała zaawansowane produkty i jest w stanie zapewnić tak dostosowane rozwiązania. Przestrzeganie przez firmę zasad uczciwości i usług zorientowanych na ludzi gwarantuje, że oprawy te są projektowane tak, aby dokładnie spełniać wymagania klientów i standardy międzynarodowe.
- Adaptery i płyty montażowe: Zestaw adapterów umożliwia montaż standardowych uchwytów pod różnymi kątami lub podłączenie do czujnika wagowego w różnych konfiguracjach. Ma to kluczowe znaczenie w przypadku przykładania czystych sił ścinających lub testowania zakończeń, które nie są wyrównane z główną osią maszyny.
2. wieloosiowa regulacja i precyzyjne ustawienie
Solidna rama testowa jest tak dobra, jak jej ustawienie. Niewspółosiowość może wprowadzić do testu momenty zginające, przykładając siły nieosiowe, które unieważniają wyniki i mogą uszkodzić próbkę. Wysokiej klasy testery charakteryzują się znaczną możliwością regulacji na swoich etapach.
- Regulowane stopnie X-Y-Z: Płyta bazowa, na której zamontowana jest próbka, to często regulowany stolik, który może poruszać się w płaszczyźnie poziomej (X i Y) i pionowej (Z). Pozwala to operatorowi idealnie dopasować punkt końcowy do środka przyłożonej siły, zapewniając czyste osiowe ciągnięcie lub pchanie. Jest to absolutnie niezbędne w przypadku testowania złączy lub zakończeń o dziwnych kształtach, które nie są umieszczone centralnie na komponencie.
- Regulacja obrotowa: Niektóre uchwyty zapewniają swobodę obrotu, dzięki czemu uchwyt samoczynnie dopasowuje się do próbki po przyłożeniu siły, zapobiegając obciążeniu bocznemu.
3. zaawansowane oprogramowanie do kontroli i wykrywania

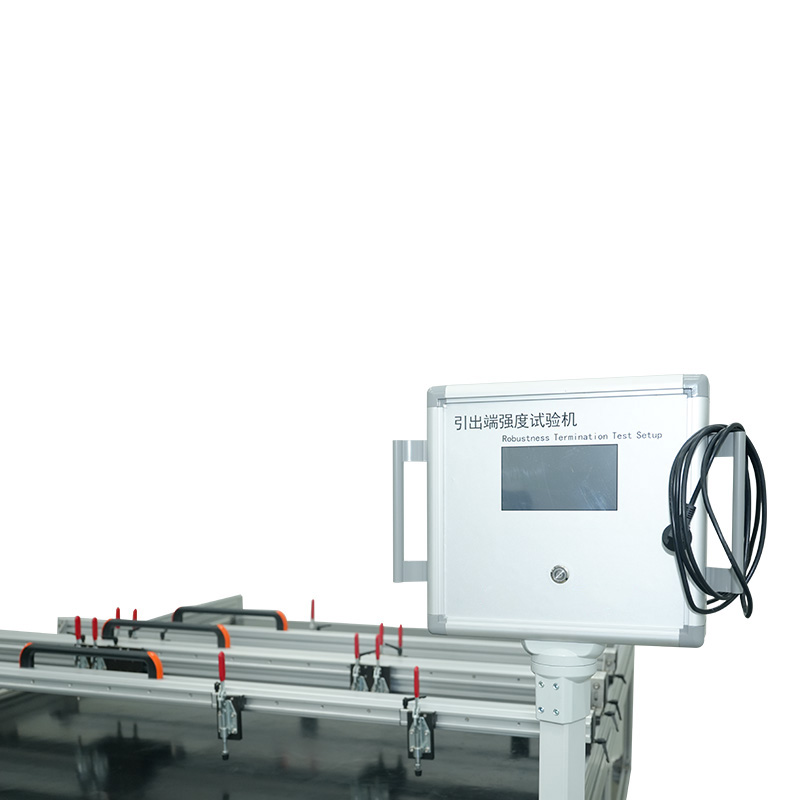

Sprzęt jest wyposażony w inteligentne oprogramowanie, które pozwala na skrupulatną konfigurację dostosowaną do próbki.
- Programowalne parametry: Oprogramowanie pozwala operatorowi zdefiniować każdy aspekt testu: odległość uchwytu od zakończenia, prędkość zbliżania, siłę obciążenia wstępnego, prędkość testu, siłę maksymalną i czułość wykrywania zerwania. W przypadku delikatnego, małego złącza zaprogramowano niską siłę napięcia wstępnego i małą prędkość testową, aby zapobiec uszkodzeniom w wyniku uderzenia. W przypadku dużych, solidnych zakończeń można zastosować większą siłę i większą prędkość, aby przyspieszyć test.
- Monitorowanie w czasie rzeczywistym i gromadzenie danych: Oprogramowanie zapewnia graficzne wyświetlanie w czasie rzeczywistym przykładanej siły. Operator może obserwować wszelkie anomalie, takie jak nagły spadek siły wskazujący na poślizg, i przerwać test, jeśli urządzenie nie działa prawidłowo. Ta informacja zwrotna jest niezbędna do walidacji samej konfiguracji testu przed przystąpieniem do pełnej partii próbek.
Rozważania dotyczące wyboru osprzętu i oprzyrządowania
Wybór odpowiedniej oprawy to systematyczny proces oparty na próbce i normie.
| Rozpatrzenie | Opis | Przykład |
| Przykładowa geometria | Fizyczny kształt, rozmiar i materiał złącza lub przewodu. | Płaski terminal w kształcie wypustki wymaga innego mocowania niż okrągły terminal w kształcie szpilki. |
| Rodzaj zastosowanej siły | Czy test wymaga czystego ciągnięcia, pchania (ściskania) czy siły ścinającej. | IEC 62790 w przypadku skrzynek przyłączeniowych fotowoltaicznych często określa się próbę ścinania, wymagającą innego ustawienia osprzętu niż próba rozciągania. |
| Zgodność ze standardami | Należy dokładnie przestrzegać określonej metody badawczej określonej w normie. | Odległość uchwytu od punktu końcowego jest często wyraźnie zdefiniowana w normie (np. UL 1703 ) i należy ich przestrzegać. |
| Unikanie uszkodzeń wstępnych | Przed rozpoczęciem badania uchwyt musi zabezpieczyć próbkę bez zgniatania, przecinania lub innego uszkodzenia. | Używanie uchwytów z nadmierną siłą na cienkim drucie spowoduje jego zmiażdżenie, powodując próba ciągnięcia drutu wyniki bez sensu. |
Zdolność nowoczesności tester wytrzymałości zakończeń dostosowanie się do szerokiego spektrum rozmiarów i kształtów złączy nie jest kwestią przypadku, ale celowej, wyrafinowanej inżynierii. Osiąga się to poprzez holistyczny system, który łączy sztywną i precyzyjną ramę mechaniczną z obszerną biblioteką modułowych, wymiennych opraw i narzędzi. Sprzęt ten jest sterowany przez inteligentne, programowalne oprogramowanie, które umożliwia precyzyjne dostrojenie parametrów testu do specyficznych właściwości każdej pojedynczej próbki. Rezultatem jest wysoce elastyczna platforma walidacyjna, która może zapewnić integralność mechaniczną wszystkiego, od najmniejszego przewodu czujnika po największą końcówkę kabla zasilającego.
Ta elastyczność ma kluczowe znaczenie dla producentów i laboratoriów badawczych na całym świecie lotniczy , elektronika samochodowa , fotowoltaika , i branże magazynowania energii , którzy muszą zweryfikować swoje produkty pod kątem rygorystycznych norm międzynarodowych. Inwestując w wszechstronne tester wytrzymałości zakończeń wyposażeni w odpowiednie mocowania, zyskują przyszłościowe narzędzie, które jest w stanie zapewnić bezpieczeństwo, niezawodność i zgodność produktu, niezależnie od ewolucji konstrukcji złączy. Zaangażowanie w dostarczanie tak zaawansowanych, elastycznych rozwiązań testowych jest tym, co pozycjonuje niektórych dostawców jako wiarygodnych partnerów w globalnej branży testowej. Shanghai Houyao Testing Equipment Co., Ltd. poprzez swoje zaangażowanie w innowacje i jakość wnosi wkład w ten ekosystem, opracowując sprzęt spełniający te złożone wymagania, pomagając zapewnić trwałość komponentów kluczowych dla naszego nowoczesnego świata technologii.
