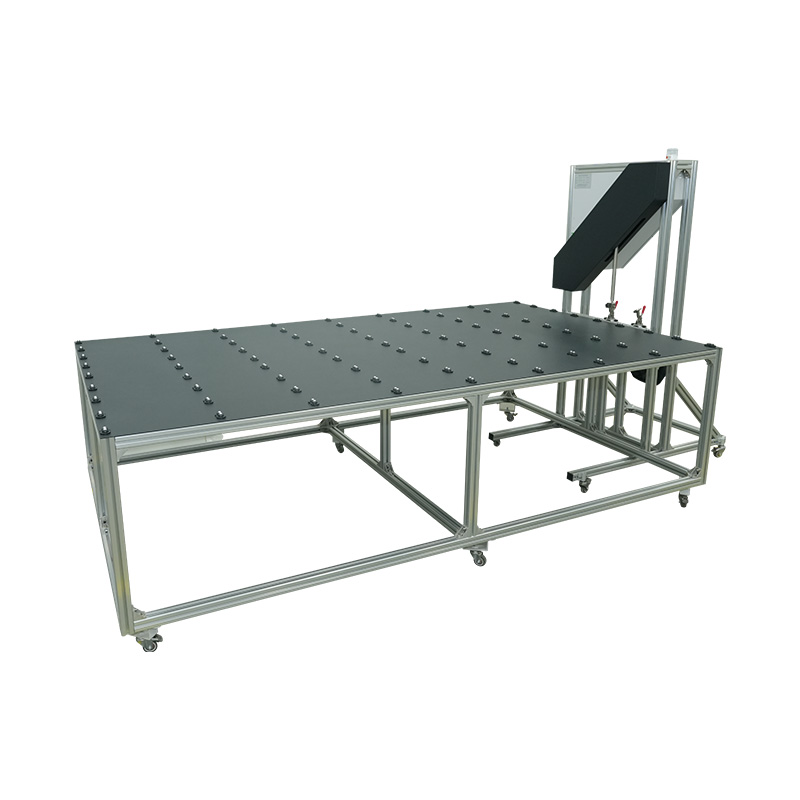

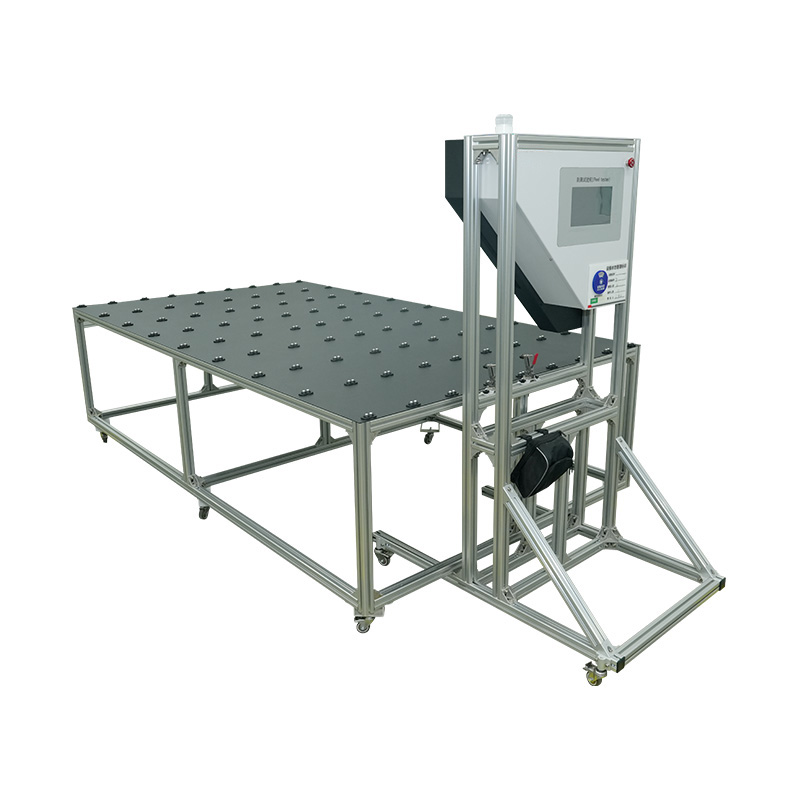

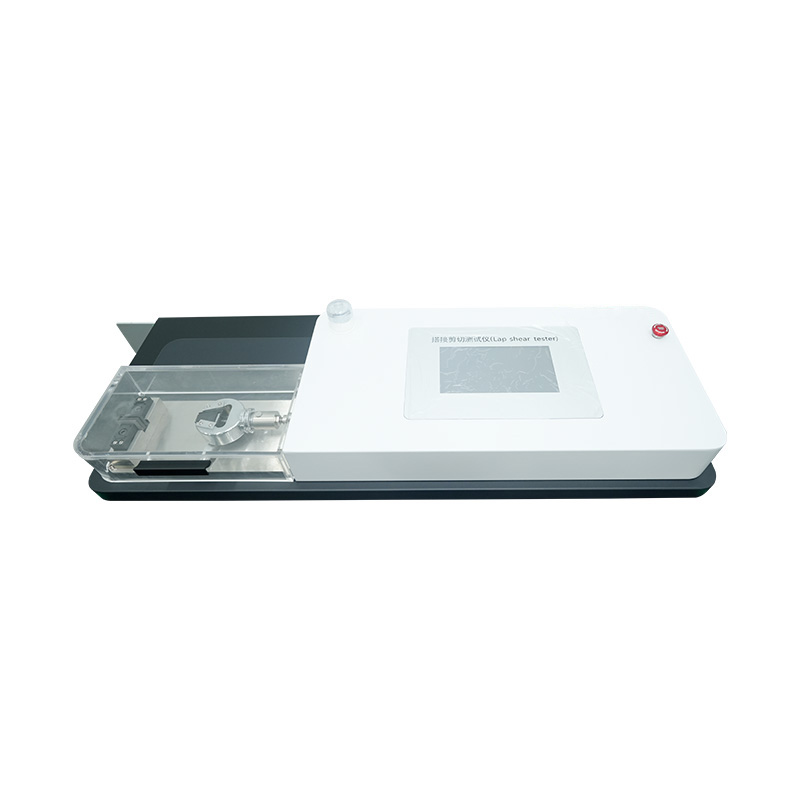

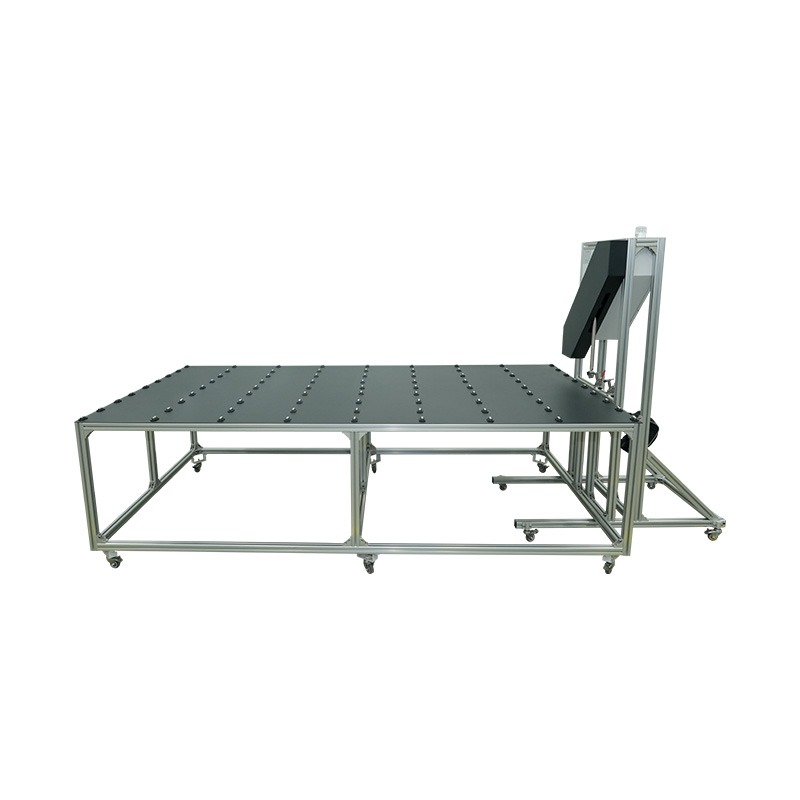

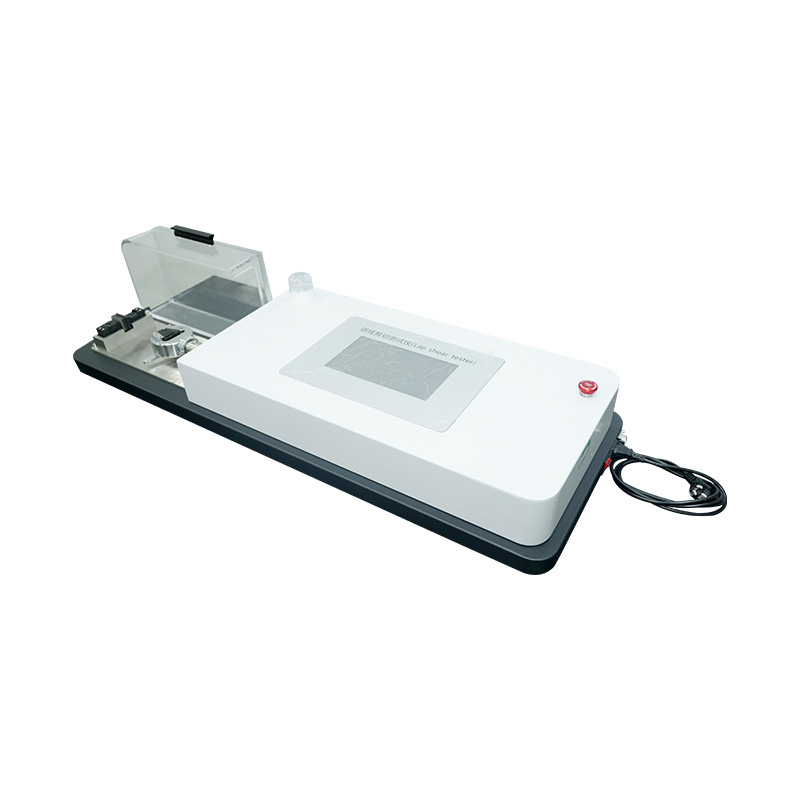

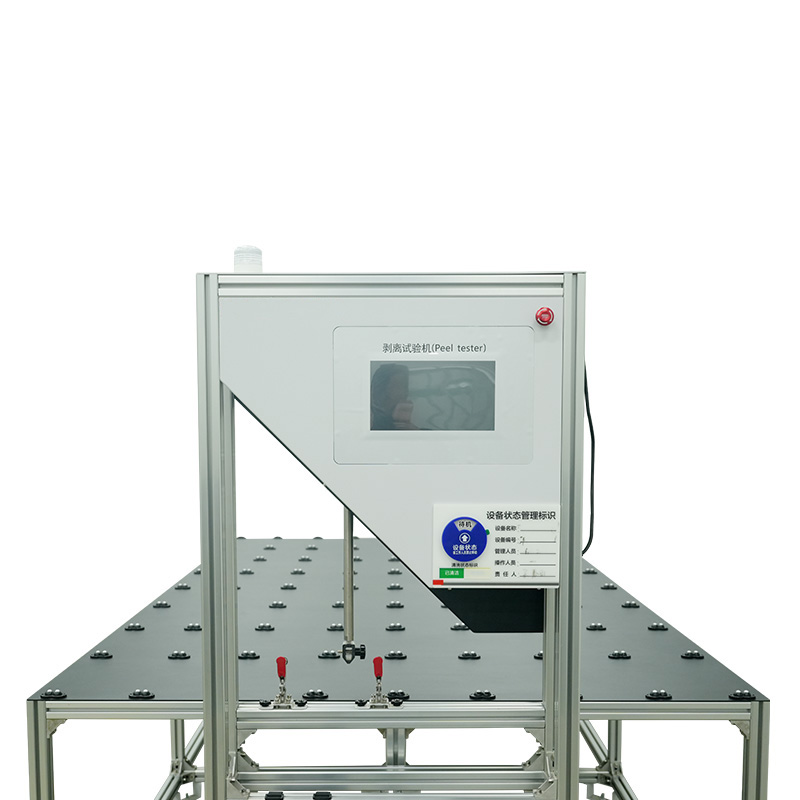

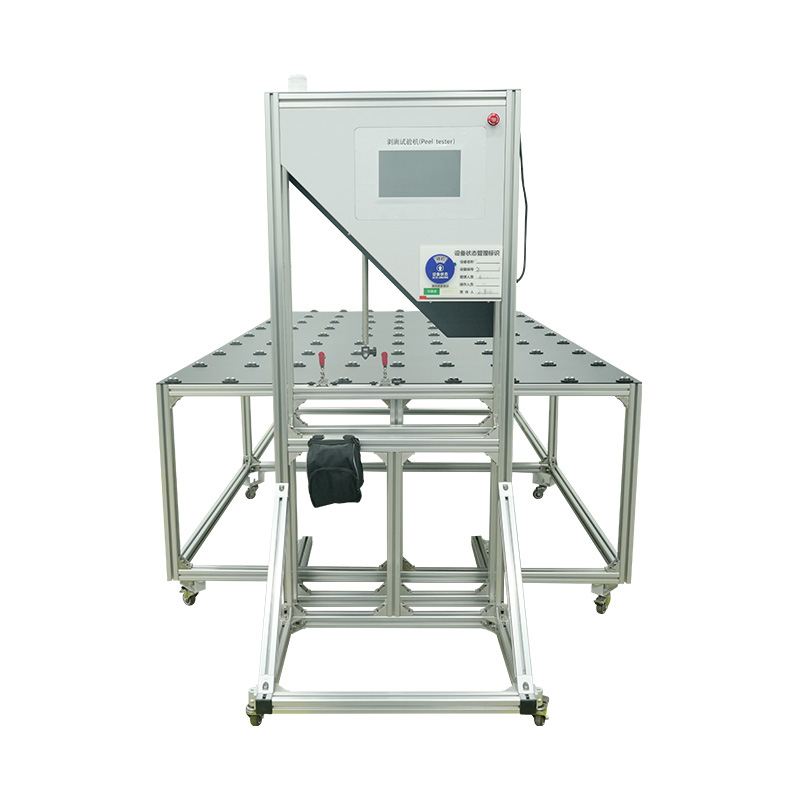

Test odrywania i tester wytrzymałości na ścinanie

Jak ważna jest kalibracja w przypadku testu odrywania i testera wytrzymałości na ścinanie modułów fotowoltaicznych (PV) i jak się ją wykonuje?

Wprowadzenie: Podstawa wiarygodnych danych

W precyzyjnym świecie produkcji modułów fotowoltaicznych zapewnienie jakości to nie tylko krok w procesie; jest to podstawowa gwarancja wydajności, trwałości i bezpieczeństwa produktu. U podstaw zapewnienia integralności hermetyzacji leży Test odrywania i tester wytrzymałości na ścinanie dla modułów fotowoltaicznych (PV). . Zadaniem tego wyrafinowanego instrumentu jest ilościowy pomiar siły przyczepności pomiędzy krytycznymi warstwami, takimi jak szkło, kapsułka z etylenu i octanu winylu (EVA) lub elastomer poliolefinowy (poe), ogniwa słoneczne i warstwa spodnia. Pomiary te są niezbędne, ponieważ bezpośrednio klubelują ze zdolnością modułu do przeciwstawienia się rozwarstwieniu, głównemu trybowi awarii, który może prowadzić do utraty mocy, wnikania wilgoci, a ostatecznie do katastrofalnej awarii. Jednakże dane wygenerowane przez ten tester są tak godne zaufania, jak proces kalibracji, który stanowi ich podstawę. Bez regularnej i skrupulatnej kalibracji najbardziej zaawansowany tester wytrzymałości na odrywanie i wytrzymałość na ścinanie dla modułów fotowoltaicznych (PV) staje się niczym więcej niż drogim kawałkiem metalu, generującym liczby o wątpliwej wiarygodności, które mogą zagrozić całej partii produkcyjnej lub projektowi badawczo-rozwojowemu.

Krytyczna rola kalibracji: coś więcej niż tylko rutynowa kontrola

Kalibracja to czynność polegająca na plubównaniu pomiarów przyrządu ze znanym standardem odniesienia w celu ilościowego określenia i wyeliminowania wszelkich błędów w jego dokładności. W przypadku testu odrywania i testera wytrzymałości na ścinanie modułów fotowoltaicznych (PV) nie jest to zwykła formalność administracyjna, ale konieczność techniczna. Znaczenie tego procesu można podzielić na kilka kluczowych obszarów.

Przede wszystkim kalibracja zapewnia integralność i identyfikowalność danych . Wyniki tych testerów, takie jak wartość wytrzymałości na odrywanie pod kątem 180 stopni lub wytrzymałość na ścinanie w niutonach na milimetr kwadratowy, służą do sprawdzenia, czy materiały spełniają rygorystyczne normy międzynarodowe, takie jak tj. 61215 , iec 61730-2 (mst 35 i mst 36) , i tj. 62788-1-4 . Normy te definiują minimalne akceptowalne poziomy przyczepności wymagane, aby moduł mógł zostać certyfikowany jako niezawodny w przypadku długoterminowego zastosowania w terenie. Niedokładne dane mogą prowadzić do akceptacji modułów niespełniających norm, co grozi przedwczesną awarią w terenie lub odrzuceniem doskonale dobrych modułów, co skutkuje niepotrzebnymi stratami finansowymi. Precyzyjna kalibracja zapewnia identyfikowalność™ niezbędną do udowodnienia, że ​​każdemu punktowi danych można zaufać i jest on powiązany z krajowymi lub międzynarodowymi standardami pomiarowymi.

Po drugie, kalibracja jest niezbędna kontrola procesu i poprawa jakości . W środowisku produkcyjnym stała siła przyczepności jest kluczowym wskaźnikiem wydajności. Niewielkie dryfty w czujniku obciążenia lub czujniku przemieszczenia testera mogą maskować prawdziwe trendy w procesie produkcyjnym. Na przykład stopniowy spadek zmierzonej wytrzymałości na odrywanie może zostać błędnie zinterpretowany jako problem związany z procesem laminowania EVA, podczas gdy w rzeczywistości sam tester odbiega od specyfikacji. Regularna kalibracja izoluje wydajność sprzętu testującego od wydajności materiałów, umożliwiając inżynierom podejmowanie dokładnych, opartych na danych decyzji w celu optymalizacji parametrów laminowania, takich jak temperatura, ciśnienie i czas próżni.

Co więcej, kalibracja potwierdza zgodność i certyfikacja . Audytorzy i jednostki certyfikujące wymagają udokumentowanych dowodów na to, że cały sprzęt testujący jest regularnie konserwowany i kalibrowany. Solidny program kalibracji, często wymagający akredytacji zgodnie z normami takimi jak ISO/iec 17025, jest niepodlegającym negocjacjom aspektem prowadzenia certyfikowanego laboratorium testującego moduły fotowoltaiczne. Bez tego cała ważność raportów z testów może zostać poddana w wątpliwość, co może skutkować unieważnieniem certyfikatów produktów.

Wreszcie kalibracja chroni inwestycji i zmniejsza ryzyko . A Test odrywania i tester wytrzymałości na ścinanie dla modułów fotowoltaicznych (PV). jest znaczącą inwestycją kapitałową. Właściwa kalibracja utrzymuje dokładność i niezawodność w czasie, zabezpieczając tę ​​inwestycję. Co ważniejsze, zmniejsza ogromne ryzyko finansowe i ryzyko reputacyjne związane z wysyłką produktów, które mogą zawieść w terenie z powodu niewykrytych wad hermetyzacji. Jest to proaktywne działanie, które jest znacznie bardziej opłacalne niż rozpatrywanie roszczeń gwarancyjnych i zwrotów produktów.

Proces kalibracji: podejście systematyczne

Kalibracja A Test odrywania i tester wytrzymałości na ścinanie dla modułów fotowoltaicznych (PV). to szczegółowa procedura, która powinna być wykonywana przez przeszkolonych techników, często korzystających z akredytowanych służb kalibracyjnych. Proces ten zazwyczaj obejmuje weryfikację dokładności dwóch głównych systemów: systemu pomiaru siły oraz systemu kontroli przemieszczenia lub prędkości.

1. Przygotowanie przedkalibracyjne
Przed przystąpieniem do jakichkolwiek pomiarów przeprowadza się oględziny sprzętu. Obejmuje to sprawdzenie, czy rama obciążeniowa, uchwyty i mocowania nie są uszkodzone fizycznie. Uchwyty używane do testów odrywania (często uchwyty rolkowe) i testów ścinania na zakład (zwykle uchwyty klinowe lub pneumatyczne) muszą być sprawdzane pod kątem zużycia i wyrównania, ponieważ źle ustawione uchwyty mogą powodować znaczne momenty zginające i błędy w pomiarze. Tester powinien być zainstalowany w środowisku kontrolowanym, wolnym od wibracji i znacznych wahań temperatury, zgodnie ze specyfikacjami producenta.

2. Kalibracja układu pomiaru siły
Sercem testera jest przetwornik siły, czyli ogniwo obciążnikowe. Kalibracja tego systemu jest najważniejsza.

• Normy referencyjne: kalibracja odbywa się za pomocą Referencyjne ogniwa obciążnikowe klasy kalibracyjnej or martwe ciężary które same w sobie można powiązać z normami krajowymi (np. nist w Stanach Zjednoczonych lub nim w Chinach). Odważniki są zwykle używane w przypadku niższych zakresów sił i zapewniają najwyższą możliwą dokładność weryfikacji.
• Procedura: wzorzec odniesienia jest połączony szeregowo z czujnikiem wagowym testera. Następnie maszynie wydaje się polecenie przyłożenia siły rozciągającej (a czasami ściskającej, jeśli ma to zastosowanie) poprzez serię rosnących i malejących punktów w całym zakresie siły instrumentu. Na przykład pomiary mogą być wykonywane przy 10%, 20%, 50%, 80% i 100% wydajności instrumentu.
• Analiza danych: w każdym punkcie siły odczyt wzorca odniesienia jest porównywany z odczytem z systemu testera. Obliczany jest błąd i parametry np powtarzalność , precyzja , i histereza są oceniane. Celem jest zapewnienie, aby błąd pomiaru siły mieścił się w granicach tolerancji określonych przez producenta i odpowiednie normy badawcze, często w granicach ±0,5% lub więcej wskazanej wartości.

3. Kalibracja układu przemieszczenia i prędkości
Szybkość wykonywania testu ma kluczowe znaczenie dla uzyskania porównywalnych wyników, ponieważ siła przyczepności może zależeć od szybkości.

• Normy referencyjne: kalibrację tę przeprowadza się za pomocą a skalibrowany przetwornik przemieszczenia lub interferometr laserowy .
• Procedura: przetwornik odniesienia jest skonfigurowany do pomiaru rzeczywistego przemieszczenia poprzeczki. Poprzeczka maszyny jest następnie przesuwana z różnymi określonymi prędkościami (np. 50 mm/min, 100 mm/min, 200 mm/min) na znaną odległość.
• Analiza danych: wartości przemieszczenia i prędkości podane przez maszynę testującą porównuje się z wartościami zmierzonymi za pomocą wzorca odniesienia. Sprawdza się, czy dokładność położenia poprzeczki i stała prędkość mieszczą się w dopuszczalnych granicach, zazwyczaj stanowiących niewielki procent ustawionej wartości.

4. Weryfikacja oprogramowania i pozyskiwania danych
Nowoczesne testery sterowane są za pomocą zaawansowanego oprogramowania. Kalibracja obejmuje również sprawdzenie, czy oprogramowanie prawidłowo pobiera, przetwarza i raportuje dane z czujników. Może to obejmować wprowadzenie znanych sygnałów elektrycznych do systemu gromadzenia danych w celu symulacji sygnałów wyjściowych czujnika i potwierdzenia, że ​​oprogramowanie je poprawnie interpretuje.

5. Dokumentacja i certyfikacja
Po pomyślnym zakończeniu kalibracji a świadectwo kalibracji jest wydawane. Dokument ten jest zapisem kluczowym. Zawiera szczegółowe informacje na temat zastosowanych procedur, zastosowanych standardów, warunków środowiskowych, danych w stanie faktycznym (jeśli przed regulacją wykraczały poza tolerancję) oraz danych w stanie pozostawionym (po dostosowaniu). Określona zostanie także niepewność pomiaru dla samego procesu kalibracji. Wszelkie regulacje wprowadzone w celu dostosowania sprzętu do specyfikacji są rejestrowane. Certyfikat ten stanowi niezbędny dowód identyfikowalności i zgodności dla audytorów i klientów.

Typowe podsumowanie kalibracji można przedstawić w następujący sposób:

Wdrażanie programu kalibracji: Częstotliwość i obsługa

Niezbędne jest ustalenie rutynowego harmonogramu kalibracji. Częstotliwość kalibracji zależy od kilku czynników: częstotliwości używania testera, krytyczności pomiarów, stabilności sprzętu i wymagań norm jakości. Powszechną praktyką jest roczna kalibracja cykl. Jeżeli jednak sprzęt jest intensywnie używany lub w krytycznym środowisku kontroli jakości, uzasadniony może być harmonogram półroczny. Dodatkowo działa wiele obiektów kontrole pośrednie stosowanie codziennych lub cotygodniowych próbek kontrolnych lub prostszych urządzeń weryfikacyjnych, aby zapewnić, że sprzęt pozostanie w stanie kontrolnym pomiędzy pełnymi kalibracjami.

Firmy mogą wybierać pomiędzy dwiema głównymi opcjami usług: kalibracja wewnętrzna or akredytowana usługa kalibracji strony trzeciej . Własna kalibracja wymaga znacznych inwestycji w wzorce referencyjne, przeszkolony personel i ustalony system jakości w celu utrzymania identyfikowalności. Dla większości producentów i laboratoriów najbardziej wydajną i niezawodną metodą jest zatrudnienie akredytowanego zewnętrznego dostawcy usług kalibracyjnych. Dostawcy ci wysyłają mobilne laboratoria na miejsce lub wymagają wysłania przyrządu do swojej placówki, zapewniając, że kalibracja zostanie przeprowadzona zgodnie z najwyższymi akredytowanymi standardami.

Kalibracja A Test odrywania i tester wytrzymałości na ścinanie dla modułów fotowoltaicznych (PV). jest podstawowym filarem zapewnienia jakości w branży fotowoltaicznej. Wykracza poza proste zadanie konserwacyjne, służąc jako krytyczne ogniwo zapewniające niezawodność, dokładność i identyfikowalność danych wykorzystywanych do oceny trwałości modułów fotowoltaicznych. Bez tego traci się wiarygodność wyników testów, zagrażając jakości produktu, zgodności z przepisami, a ostatecznie sytuacji finansowej i reputacji producenta. Wdrażając rygorystyczny i regularny program kalibracji, poparty dokładną dokumentacją, firmy mogą mieć pełne zaufanie do swoich pomiarów siły przyczepności. Ta pewność daje im siłę do produkcji wysokiej jakości, niezawodne moduły fotowoltaiczne która będzie działać zgodnie z oczekiwaniami przez dziesięciolecia w tej dziedzinie, wspierając w ten sposób globalne przejście na zrównoważoną energię w sposób uczciwy i doskonałości technologicznej.
